Системы автоматического управления

Назначение и область применения: Модули управления многофункциональные TTR-01, TTR-02 и TTR-12 представляют собой микропроцессорные устройства с символьно-цифровой индикацией. Модуль управления TTR-01 в системе отопления или горячего водоснабжения обеспечивает управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный». В узле подпитки одноконтурной независимой системы отопления обеспечивает управление одним двухпозиционным клапаном и работу до двух насосов в группе «основной + резервный». Модуль управления TTR-02 управляет одновременно двумя системами (отопления и горячего водоснабжения, в разных комбинациях) и обеспечивает в каждой управляемой системе управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный». Модуль управления TTR-12 управляет одновременно двумя системами (отопления и горячего водоснабжения, в разных комбинациях) и обеспечивает в каждой управляемой системе управление одним трёхпозиционным или аналоговым клапаном и работу до двух насосов в составе группы «основной + резервный». Модуль настраивается потребителем и предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления. Возможно использование модуля в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485. Модуль должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации. В зависимости от объекта при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.

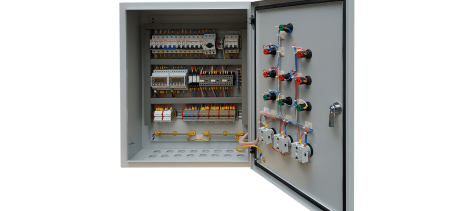

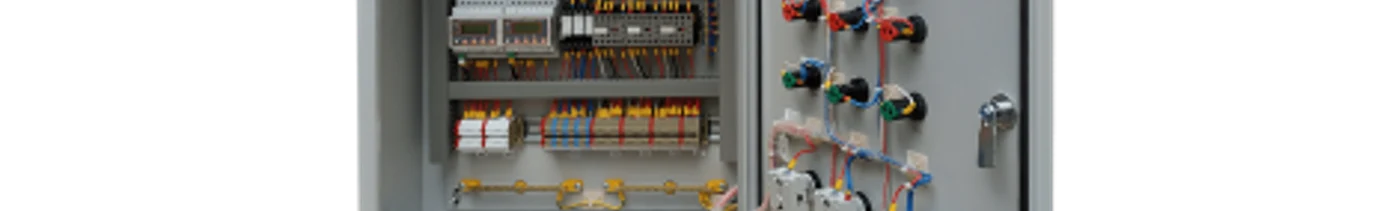

Назначение и область применения: Шкафы управления ТШУ предназначены для управления средствами регулирования отпуска тепловой энергии в системах отопления и горячего водоснабжения тепловых пунктов жилых, общественных и производственных зданий. Возможно применение ТШУ в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485. Выбор шкафа управления ТШУ зависит от технологической схемы, состава подключаемого оборудования и его мощности. Схемой шкафа управления предусматривается: электропитание от сети ~220В или ~380В; возможность наличия двух вводов электропитания (автоматический ввод резервного питания); выключение нагрузки на вводе электропитания с индикатором наличия напряжения сети; поддержание температуры горячей воды на заданном уровне в системе ГВС; регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) или от температуры теплоносителя тепловой сети с возможностью защиты системы отопления от замораживания; снижение температуры с учетом рабочих и выходных дней (время-температурный режим управления для каждого дня недели); поддержание температуры воздуха в помещении на заданном уровне; трёхпозиционное управление клапаном регулирующим; управление подпиткой в независимой системе отопления; управление насосами в автоматическом или ручном режимах; индикаторы работы насосов; защита насосов от коротких замыканий и перегрузок; защита работы насосов при отсутствии теплоносителя (сухой ход); автоматический ввод в работу резервного насоса при неисправности основного; попеременная работа насосов с целью обеспечения равномерного износа; выбор активного уровня («замкнуто» или «разомкнуто») для датчиков наличия неисправности насоса и отсутствия теплоносителя в трубопроводе соответственно. Шкаф управления в пластиковом корпусе предназначен для автоматического управления оборудованием ИТП в системах отопления и горячего водоснабжения.

Назначение и область применения: Преобразователь интерфейсов предназначен для преобразования стандартных интерфейсов и обмена данными через сеть Ethernet с оборудованием (устройства, приборы учета), оснащенным последовательными интерфейсами RS-485. Область применения: автоматизированные системы контроля и учета электроэнергии (далее – АСКУЭ), промышленные предприятия, объекты энергосистемы и жилищно-коммунального хозяйства. Максимальное количество подключаемых модулей управления – 32; Максимальная длина линии связи для RS-485 – 1200 м; Преобразователи автоматически определяют направление передачи данных, что позволяет исключить необходимость в дополнительном аппаратном управлении обменом данными. Установка Преобразователь интерфейсов RS-485/Ethernet устанавливают на DIN-рейку 35 мм в вертикальном положении в месте, которое обеспечивает хороший доступ для монтажа электрических кабелей, а также для дальнейшей эксплуатации и обслуживания. По эксплуатационной законченности преобразователь является изделием второго порядка, т.е. относится к изделиям, которые необходимо размещать внутри изделий третьего порядка по ГОСТ Р 52931-2008 при эксплуатации – в защитном корпусе, шкафах и т.п. Подключение питания Подключить кабель источника питания, при этом питание преобразователя следует осуществлять от сетевого источника питания, не связанного непосредственно с питанием мощного силового оборудования. Подключение RS-485 В качестве линий связи для RS-485 рекомендуется применять провод «витая пара в экране» или «витая пара». При использовании экранированной витой пары экран для повышения помехозащищенности может быть подключен к клемме «GND» (при его наличии) соответствующего канала. Максимальная длина линии связи для RS-485 – 1200 м. Максимальное количество стандартных нагрузок (приборов управления), подключаемых по каналу RS-485 – 32. Подключение LAN В качестве линий связи рекомендуется использовать UTP кабель категории 5 или 6.
