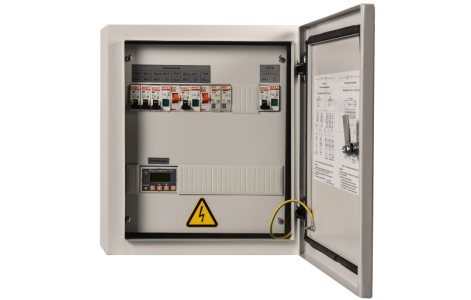

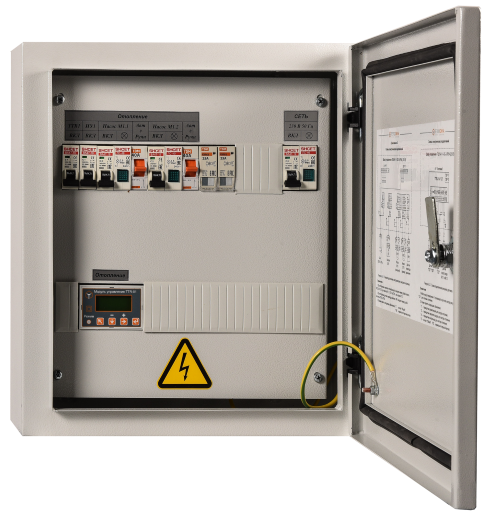

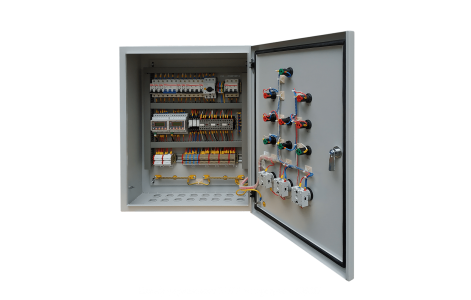

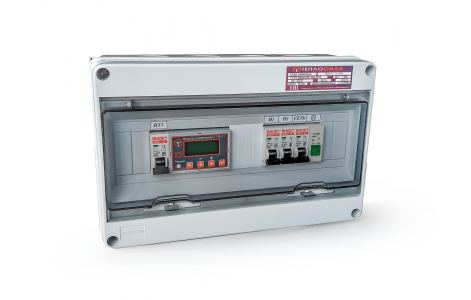

Шкафы управления ТШУ
Назначение и область применения: Шкафы управления ТШУ предназначены для управления средствами регулирования отпуска тепловой энергии в системах отопления и горячего водоснабжения тепловых пунктов жилых, общественных и производственных зданий. Возможно применение ТШУ в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485. Выбор шкафа управления ТШУ зависит от технологической схемы, состава подключаемого оборудования и его мощности. Схемой шкафа управления предусматривается: электропитание от сети ~220В или ~380В; возможность наличия двух вводов электропитания (автоматический ввод резервного питания); выключение нагрузки на вводе электропитания с индикатором наличия напряжения сети; поддержание температуры горячей воды на заданном уровне в системе ГВС; регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) или от температуры теплоносителя тепловой сети с возможностью защиты системы отопления от замораживания; снижение температуры с учетом рабочих и выходных дней (время-температурный режим управления для каждого дня недели); поддержание температуры воздуха в помещении на заданном уровне; трёхпозиционное управление клапаном регулирующим; управление подпиткой в независимой системе отопления; управление насосами в автоматическом или ручном режимах; индикаторы работы насосов; защита насосов от коротких замыканий и перегрузок; защита работы насосов при отсутствии теплоносителя (сухой ход); автоматический ввод в работу резервного насоса при неисправности основного; попеременная работа насосов с целью обеспечения равномерного износа; выбор активного уровня («замкнуто» или «разомкнуто») для датчиков наличия неисправности насоса и отсутствия теплоносителя в трубопроводе соответственно. Шкаф управления в пластиковом корпусе предназначен для автоматического управления оборудованием ИТП в системах отопления и горячего водоснабжения.
