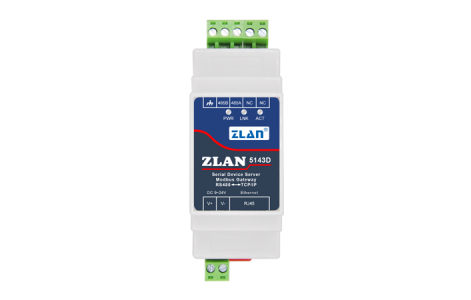

Преобразователь интерфейсов RS-485/Ethernet

Назначение и область применения: Преобразователь интерфейсов предназначен для преобразования стандартных интерфейсов и обмена данными через сеть Ethernet с оборудованием (устройства, приборы учета), оснащенным последовательными интерфейсами RS-485. Область применения: автоматизированные системы контроля и учета электроэнергии (далее – АСКУЭ), промышленные предприятия, объекты энергосистемы и жилищно-коммунального хозяйства. Максимальное количество подключаемых модулей управления – 32; Максимальная длина линии связи для RS-485 – 1200 м; Преобразователи автоматически определяют направление передачи данных, что позволяет исключить необходимость в дополнительном аппаратном управлении обменом данными. Установка Преобразователь интерфейсов RS-485/Ethernet устанавливают на DIN-рейку 35 мм в вертикальном положении в месте, которое обеспечивает хороший доступ для монтажа электрических кабелей, а также для дальнейшей эксплуатации и обслуживания. По эксплуатационной законченности преобразователь является изделием второго порядка, т.е. относится к изделиям, которые необходимо размещать внутри изделий третьего порядка по ГОСТ Р 52931-2008 при эксплуатации – в защитном корпусе, шкафах и т.п. Подключение питания Подключить кабель источника питания, при этом питание преобразователя следует осуществлять от сетевого источника питания, не связанного непосредственно с питанием мощного силового оборудования. Подключение RS-485 В качестве линий связи для RS-485 рекомендуется применять провод «витая пара в экране» или «витая пара». При использовании экранированной витой пары экран для повышения помехозащищенности может быть подключен к клемме «GND» (при его наличии) соответствующего канала. Максимальная длина линии связи для RS-485 – 1200 м. Максимальное количество стандартных нагрузок (приборов управления), подключаемых по каналу RS-485 – 32. Подключение LAN В качестве линий связи рекомендуется использовать UTP кабель категории 5 или 6.
