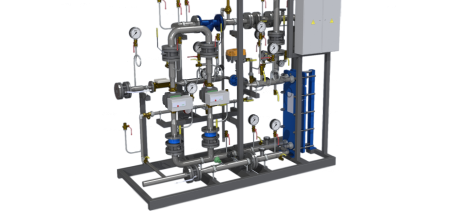

Блочные тепловые пункты

Узел ввода и учета — это комплект приборов и устройств, обеспечивающий учет тепловой энергии, массы (объема) теплоносителя, а также контроль и регистрацию его параметров. Кроме того в узле ввода может обеспечиваться постоянное поддержание требуемого располагаемого давления на вводе теплосети при установке РПД. Основным элементом узла учета является теплосчетчик.

Система горячего водоснабжения (ГВС) предназначена для снабжения потребителей горячей водой. Различают закрытые и открытые системы горячего водоснабжения. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например, ванных комнат в многоквартирных жилых домах. При открытой системе горячего водоснабжения потребитель использует горячую воду, поступающую непосредственно из централизованной системы теплоснабжения. В данном случае вода в кране и внутри радиатора отопления по качеству будет одинаковой. Другими словами люди потребляют теплоноситель. Открытой такая система называется потому, что к потребителю горячая вода поступает через открытые краны из теплосети. Схема горячего водоснабжения многоквартирного дома в большинстве случаев подразумевает устройство, как раз открытой системы горячего водоснабжения. В то время, как в частных зданиях она не будет являться оптимальной по причине больших затрат при ее монтаже. Закрытая система горячего водоснабжения построена на принципе, когда забираемая из водопровода холодна питьевая вода, в дополнительном теплообменнике нагревается сетевой водой, а уже затем поступает к потребителю. Теплоноситель и горячая вода разделены между собой. Используемая людьми горячая вода имеет аналогичные характеристики, как и холодна из крана. Подобная система называется закрытой потому, потребитель получает только тепло, но не теплоноситель.

Система отопления предназначена для обогрева помещений с целью поддержания в них заданной температуры воздуха. Различают зависимые и независимые схемы присоединения систем отопления. Зависимая Это системы, в которых теплоноситель поступает непосредственно в систему отопления потребителя. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру. Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения. Основным достоинством таких систем является их простота с конструктивной точки зрения. Регулирование температуры теплоносителя в узле смешения может осуществляться с помощью элеватора, двухходовых и трехходовых регулирующих клапанов. Независимая Подключение системы отопления потребителей происходит с помощью дополнительного теплообменника. Таким образом, обогрев осуществляется двумя гидравлическими изолированными контурами. Контур наружной теплотрассы нагревает воду замкнутой внутренней теплосети. При этом смешивания воды, как в зависимом варианте не происходит. Независимая система теплоснабжения имеет следующие важные достоинства по сравнению с зависимой, это: - Возможность точной регулировки количество тепла, поставляемого потребителю (с помощью регулирования температуры теплоносителя в контуре потребителя); - Высокая надежность системы обеспечивается за счет комплексного подхода к проектированию системы теплоснабжения населенного пункта и обеспечивается закольцовкой систем с возможностью аварийного переключения потребителей от различных источников теплоснабжения. - Получение энергосберегающего эффекта осуществляется за счет применения современных электронных регуляторов температуры теплоносителя, циркуляционных насосов с регулируемой частотой вращения, приборов учета потребляемой тепловой энергии и т.д. - Возможность применений различного по хим.составу теплоносителя - позволяет улучшить эксплуатационные качества системы в целом п
